Entwodiksyon

Lè w ap desine oswa chwazi yon sistèm mouvman lineyè, "plon" nanboul visse yon paramèt kritik ki afekte dirèkteman vitès opere, presizyon, ak kondisyon koupl ekipman an. Atik sa a pral diskite sou relasyon ki genyen ant plon an ak vis boul la, ede w chwazi plon ki apwopriye a pou aplikasyon w lan.

Ki sa ki plon?

Plon refere a distans lineyè nwa a deplase axial lè vis boul la wotasyon yon sèl vire konplè. Li gen rapò ak kantite fil ak anplasman vis boul la, epi li souvan kalkile lè l sèvi avèk fòmil la:
Plon=Anplasman × Kantite Fil

Poukisa plon tèlman enpòtan pou vis boul?

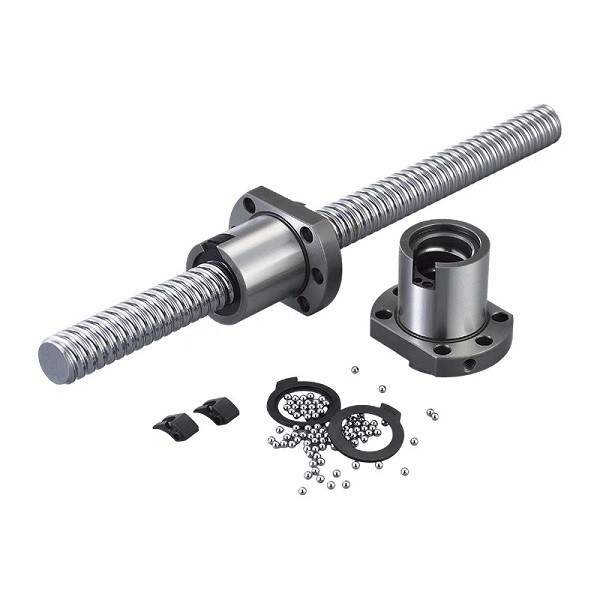

Ball Screw

Kòm yon paramèt pèfòmans debaz nan vis boul la, li dirèkteman detèmine konvnab vis boul la pou aplikasyon an:

Detèmine vitès mouvman an

Dapre vitès lineyè (v)=Plon (L) × Vitès motè (n) ÷ 60, li ka wè ke, nan yon vitès motè bay, gwosè plon an afekte dirèkteman vitès mouvman axial nwa a.

Afekte Pozisyon Presizyon

Anpil faktè afekte presizyon pwezante aktyèl la, tankou presizyon fabrikasyon vis boul la, presizyon motè, ak clearance transmisyon. Plon a dirèkteman afekte limit anwo nan presizyon pwezante pa kontwole rezolisyon an.

Afekte Kapasite chaj

Plon a afekte efikasite transmisyon ak kondisyon koupl motè atravè ang helix la, endirèkteman detèmine limit chaj aktyèl la nan vis boul la nan sistèm lan.

Afekte estabilite operasyon jeneral

Tout paramèt yo dwe matche pou asire operasyon ki estab alontèm -. Si plon an pa matche ak lòt paramèt vis boul la, li pral natirèlman difisil pou asire ke sistèm an jeneral apwopriye pou aplikasyon an.

Ki jan diferan plon afekte pèfòmans boul vis

Tablo ki anba a montre vizyèlman enpak diferan anplasman vis plon sou vitès, presizyon pozisyon, kapasite chaj, ak kondisyon koupl.

Kalite Plon	Vitès	Kapasite chaj	Pozisyon Presizyon	Kondisyon koupl	Aplikasyon tipik
Ti plon	Ba	Segondè	Segondè	Ba	Precision pwezante, sistèm chay lou
Plon mwayen	Modere	Ekilibre	Modere	Modere	Ekipman automatisation jeneral
Gwo plon	Segondè	Pi ba	Pi ba	Segondè	Sistèm mouvman gwo-vitès

Faktè kle pou konsidere lè w ap chwazi plon boul vis

An reyalite, konprann enpak plon an sou vis boul tou ede nou konprann faktè sa yo pou konsidere lè w ap chwazi plon an. Enfòmasyon sa yo pral ede w plis klarifye pwen sa yo.

Konsidere Kondisyon Vitès yo

Nan aplikasyon ki mande mouvman lineyè rapid, tankou liy asanblaj otomatik oswa sant machinn CNC gwo -vitès, yon vis boul ak yon plon ki pi wo ka reyalize vitès mouvman pi vit nan menm vitès motè a.

Konsidere Kondisyon Presizyon

Plon a dirèkteman afekte rezolisyon pwezante sistèm lan e konsa presizyon li yo. Yon plon ki pi piti pèmèt pou pi piti deplasman lineyè pou chak revolisyon, apwopriye pou aplikasyon ki egzije segondè presizyon ak repetibilite.

Kondisyon pou chaj

Yon plon ki pi piti ka reyalize yon pi gwo chaj axial pwodiksyon ak yon koupl opinyon ki pi piti, ki fè li apwopriye pou aplikasyon pou gwo -devwa. Pi gwo vis plon yo pa ofri yon avantaj mekanik enpòtan epi yo anjeneral yo itilize nan aplikasyon pou chaj limyè -.

Matche koupl motè ak pouvwa

Plon chwazi a dwe matche ak koupl motè a ak kapasite pouvwa. Yon pi gwo plon mande pou pi gwo koupl pandan demaraj ak anba chaj, alòske yon plon ki pi piti anjeneral ka itilize ak yon motè ki pi ba -.

Peze plizyè faktè

Chwazi pi bon plon an mande pou balanse faktè pèfòmans kle tankou vitès, presizyon, ak chaj, osi byen ke konsidere faktè pratik tankou kondisyon anviwònman ak kontrent bidjè. Li nesesè yon analiz konplè sou kondisyon espesifik aplikasyon yo.

Tipik seleksyon plon boul vis pa aplikasyon

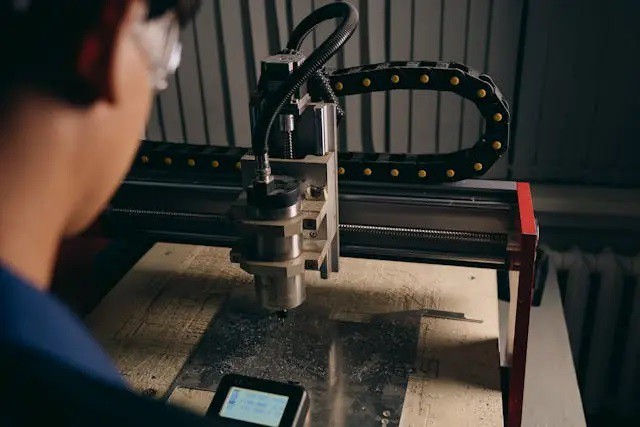

Zouti machin CNC

Zouti machin CNC mande pou gwo presizyon pwezante anba lyen milti-aks ak frigidité pandan koupe. Ti a mwayen kondwi yo tipikman itilize asire koupe ki estab ak pwezante zouti egzat.

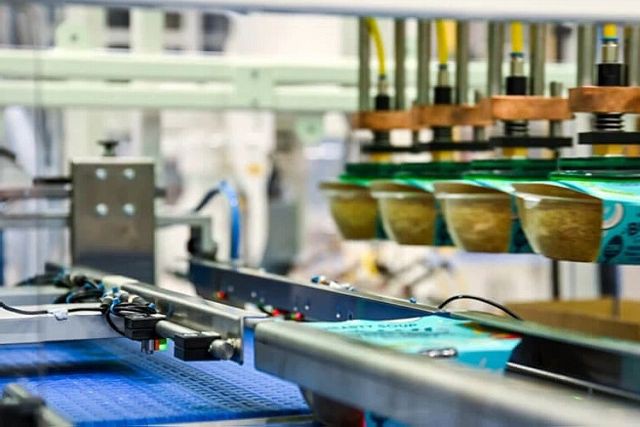

Otomatik ak Chwazi-ak-Sistèm Kote yo

Sistèm otomatik-ak-size yo bezwen gwo debi pandan y ap kenbe presizyon pou chwazi ak plase egzat. Vis boul ak longè plon mwayen ak gwo ka amelyore efikasite opere pandan y ap kenbe presizyon.

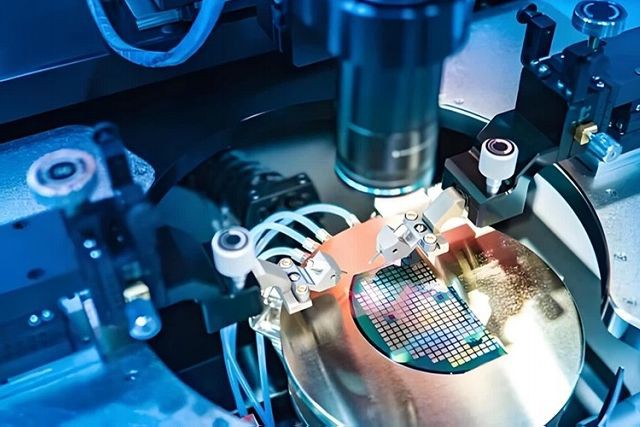

Semiconductor ak ekipman presizyon

Ekipman semi-kondiktè, tankou machin koupe wafer, mande pou kontwòl trè presi nan deplasman minit. Yo dwe itilize ti vis boul plon pou reyalize kontwòl pozisyon ak nivo micron-oswa menm pi wo presizyon.

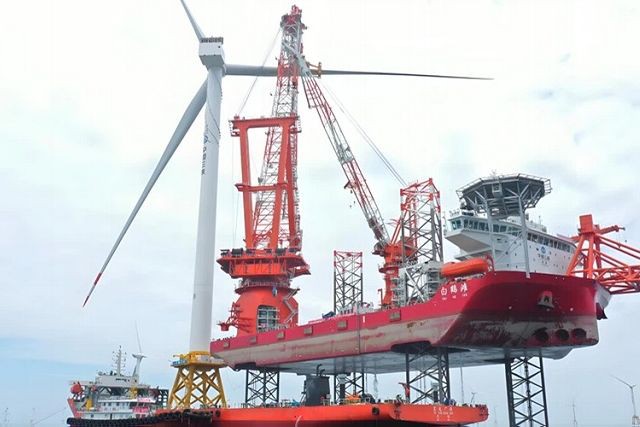

Gwo-Endistriyèl machin

Pou gwo -devwa ekipman endistriyèl, gwo poussée, estabilite operasyonèl, ak kapasite kenbe chaj-yo pi enpòtan pase vitès. Sèvi ak yon ti vis boul plon bay pi gwo avantaj mekanik, diminye kondisyon koupl motè, epi asire operasyon an sekirite ak ki estab nan kondisyon chaj lou.

Konklizyon

Seleksyon apwopriye nan plon vis boul la enpòtan anpil pou asire pèfòmans sistèm, efikasite, ak lavi sèvis. Li nesesè pou konsidere entèraksyon divès faktè tankou vitès, presizyon, chaj, ak koupl, epi chwazi plon ki pi bon ki baze sou aplikasyon an espesifik.
Konsilte yon manifakti boul vis pwofesyonèl se tou yon etap enpòtan lè w ap chwazi plon an. JSM se yon manifakti ki espesyalize nan solisyon mouvman lineyè ak presizyon, epi li ka ba w konsèy pratik ak bon kalite vis boul ak lòt konpozan transmisyon presizyon segondè. Tanpri santi yo libkontakte noupou konsiltasyon.
