Apèsi sou pwodwi a
Tipòtrè Low Profile Lineary Guide se yon asanblaj tren ak blòk ki kalite boul kontra enfòmèl ant pou ti machin ak wotè ak lajè aliye limite. Ranje MBN estanda a gen ladan gwosè 7, 9, 12 ak 15, ak wotè asanble 8, 10, 13 ak 16 mm respektivman.
Chak gwosè disponib ak yon blòk estanda C-tip oswa pwolonje H-tip. Rail etwat la ak cha kontra enfòmèl ant anfòm anba ti platfòm k ap deplase ak andedan kay enstriman, pandan y ap diferan longè blòk bay opsyon pou espas aliye ki disponib ak kondisyon chaj.
Espesifikasyon teknik
Karakteristik pwodwi
Ou ka atann karakteristik yo nan kurseur gid lineyè kare tipòtrè nou an tankou:
Kat Pwen Kontak Design
Gotik-vout kous sipòte chaj ki soti nan diferan direksyon. Chaj yo ak moman yo ta dwe tcheke kont evalyasyon blòk yo chwazi a, sitou lè chaj la konpanse ak tren an.
01
Blòk estanda ak pwolonje
Blòk C-type kostim pi kout anprint aliye. Blòk H-type bay pi gwo evalyasyon chaj katalòg nan menm gwosè a, ak longè cha anplis ki dwe pèmèt pou nan layout machin nan.
02
Konstriksyon boul-Retainer
Rezèv la ede kenbe boul yo an plas pandan manyen. Sa a se itil lè rasanble ti konpozan tren-ak-blòk nan ekipman yo.
03
Opsyon materyèl ak sifas yo
Blòk asye pur, ray ak boul ki disponib. Katalòg la tou bay lis chrome difisil ak tretman chimik nwa chrome pou ray asye. Espesifye kondisyon materyèl yo ak sifas pou konfigirasyon ki aplikab yo ka konfime.
04

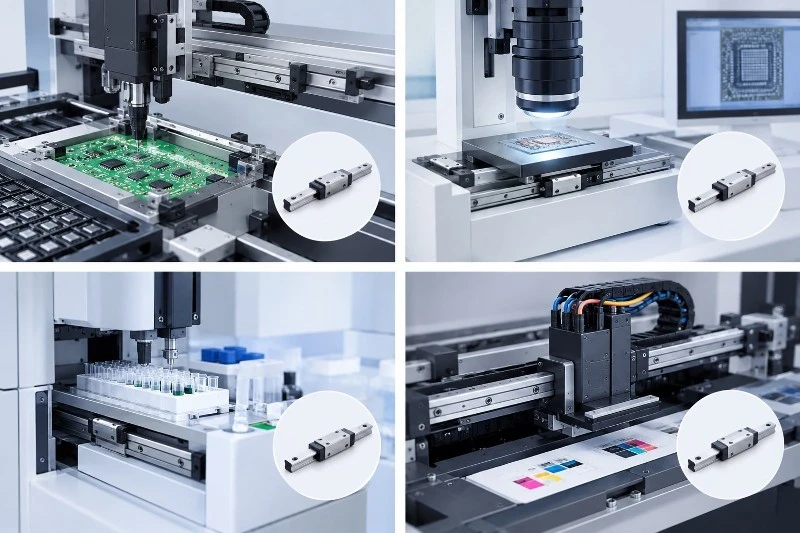

Aplikasyon
01
Elektwonik Asanble Ekipman
Pou glisad eleman-manje ak ti cha zouti nan PCB ak estasyon asanble elektwonik, kote eleman mouvman yo dwe anfòm ant enstalasyon ak mekanis adjasan.
02
Enspeksyon ak enstriman optik
Pou deplase kamera enspeksyon, tèt detèktè ak etap echantiyon sou yon chemen defini. Asanble kontra enfòmèl ant anfòm anba platfòm enstriman ak andedan kay optik.
03
Laboratwa ak ekipman analyse
Pou echantiyon-transfè ak pwezante modil andedan analizeur. Seleksyon materyèl ak grès machin ta dwe konte pou anviwònman fonksyònman enstriman an ak pwosedi netwayaj.
04
Kontra enfòmèl ant automatisation ak ekipman enprime
Pou ti manyen glisad, cha ak tèt enprime ak aks pwezante oksilyè. Gid la sipòte asanble k ap deplase a pandan y ap kite espas enstalasyon pou kondwi a ak routage kab.

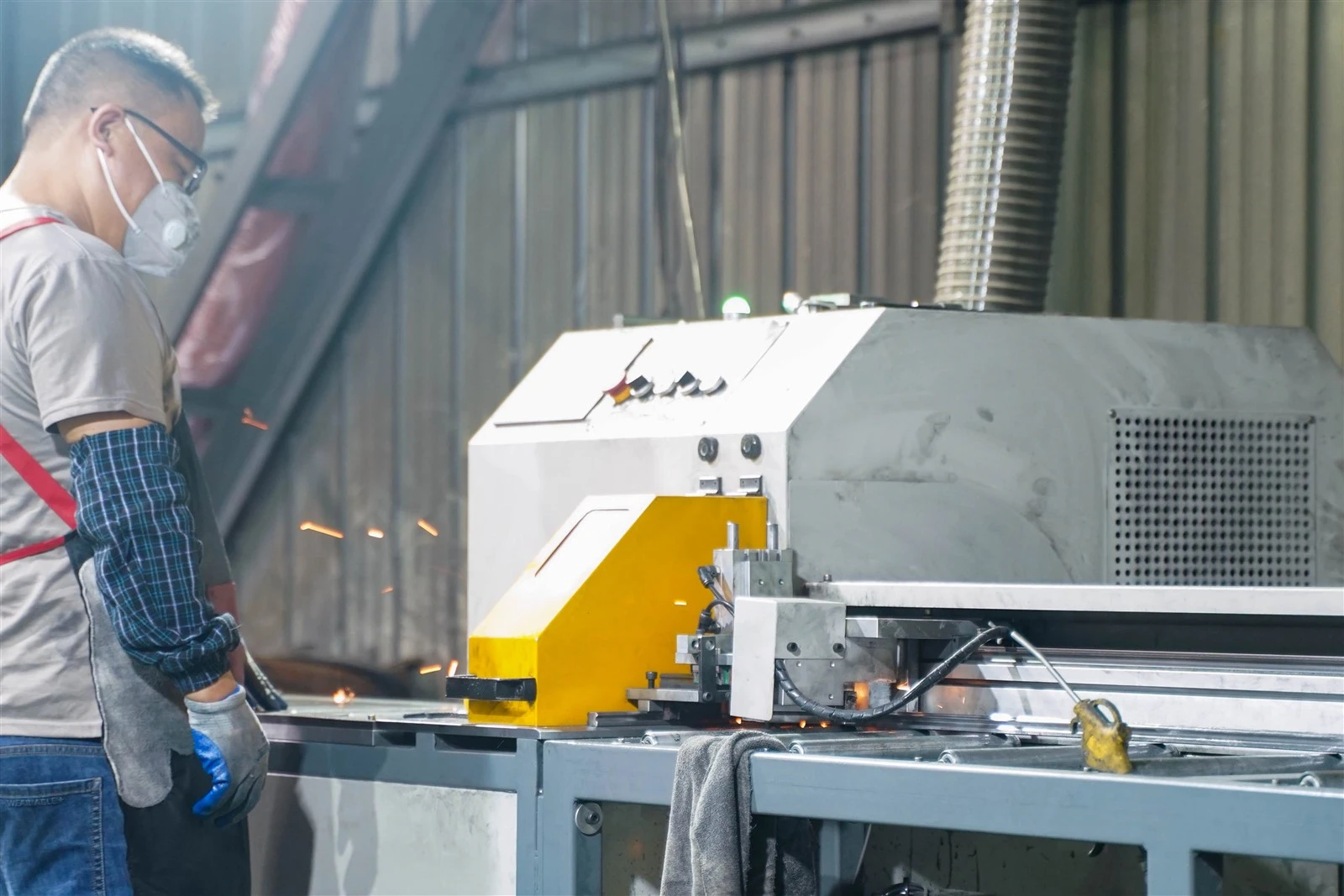

JSM Faktori ak Pwovizyon pou
Zhejiang Jinshanmen Transmisyon Teknoloji co, Ltd (JSM) fabrike gid lineyè pou bòs mason ekipman ak distribitè endistriyèl. Faktori 20,000 m² nou an ekipe ak machin presizyon fanm k'ap pile ak sant D CNC, ak yon pwodiksyon anyèl nan 800,000 mèt nan ray gid atravè seri pwodwi nou an.
JSM kenbe ISO 9001, ISO 14001 ak ISO 45001 sètifikasyon sistèm jesyon epi li bay sèvis OEM/ODM. Achtè yo ka diskite sou desen, kondisyon konfigirasyon ak dokiman enspeksyon lòd espesifik dirèkteman ak ekip faktori nou an. Disponibilite echantiyon ak tan pwodiksyon an konfime kont spesifikasyon ak kantite a chwazi.
FAQ
K: 1. Èske mwen ka kòmande blòk ak ray separeman?
A: Wi, pou konfigirasyon an ka ranplase. Katalòg la fè remake ke konbine blòk ak ray diferan ka afekte wotè ak presizyon lajè pè konpare ak yon seri matche. Bay klas presizyon ki nesesè yo ak aranjman asanble anvan kòmande konpozan ranplasman.
K: 2. Èske sa ka ranplase gid yon lòt mak ak menm gwosè nominal la?
A: Deziyasyon menm gwosè a pa etabli konpatibilite. Voye nimewo orijinal la ak desen pou dimansyon aliye yo, pwofil tren ak egzijans presizyon yo ka konpare anvan yo pwopoze yon ranplasman.
K: 3. Ki jan yo ajoute grès machin apre enstalasyon?
A: MBN15 sèvi ak yon pwent tete grès sou bouchon nan fen. MBN7, MBN9 ak MBN12 gen twou lubrification nan bouchon nan fen pou ajoute lwil oliv oswa grès. Kite aksè nan pwen sa yo lè w ap desine kouvèti ak aparèy ki tou pre.
K: 4. Èske sele anba a si ou vle afekte clearance aliye a?
A: Wi. Pou estanda MBN9, MBN12 ak MBN15 ak sele a si ou vle +U anba, katalòg la bay lis rès H1 clearances nan 1, 2 ak 3 mm respektivman. Sa yo se otorizasyon ki rete yo, pa rediksyon. Tcheke wotè lokalize-zepòl la kont desen asanble chwazi a pou evite entèferans. Opsyon sa a pa nan lis pou MBN7 estanda.
